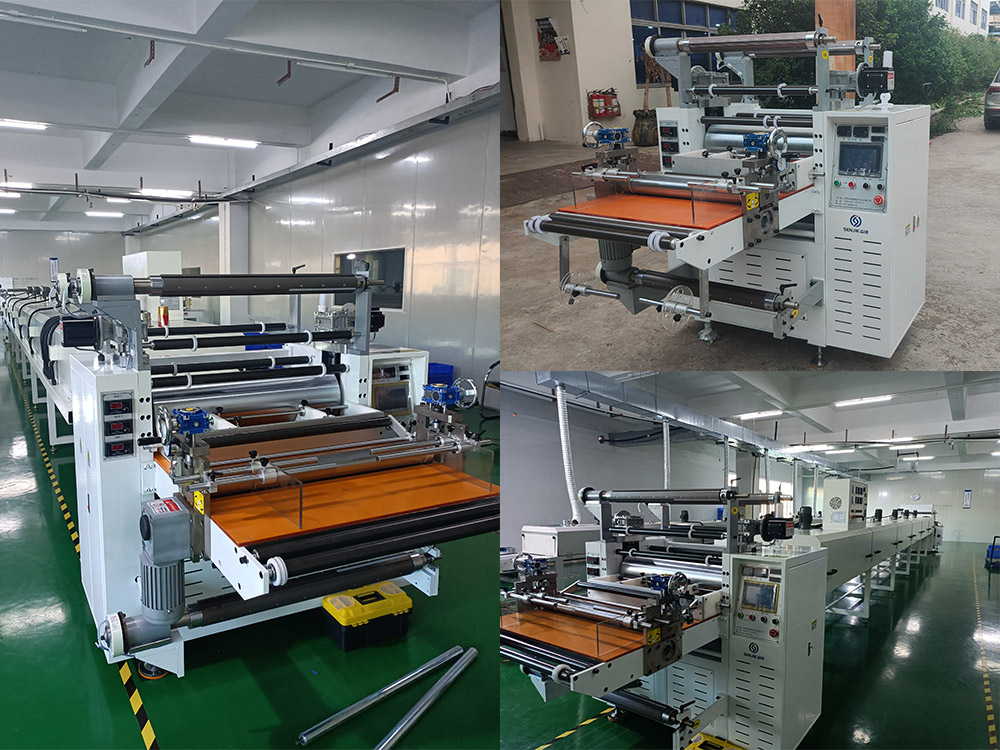

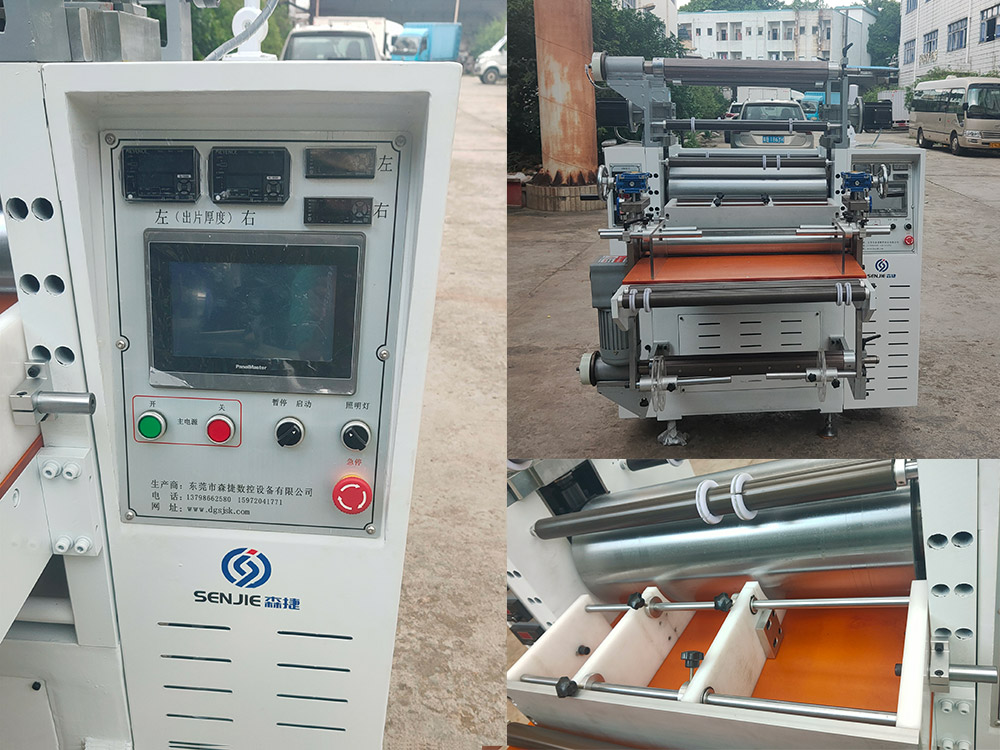

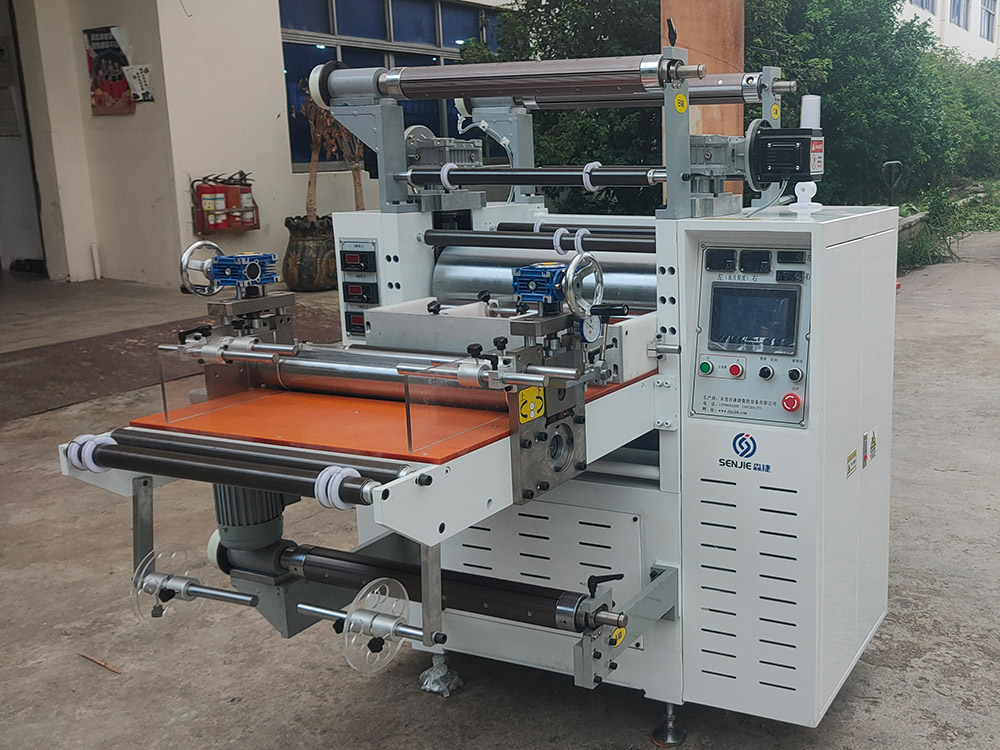

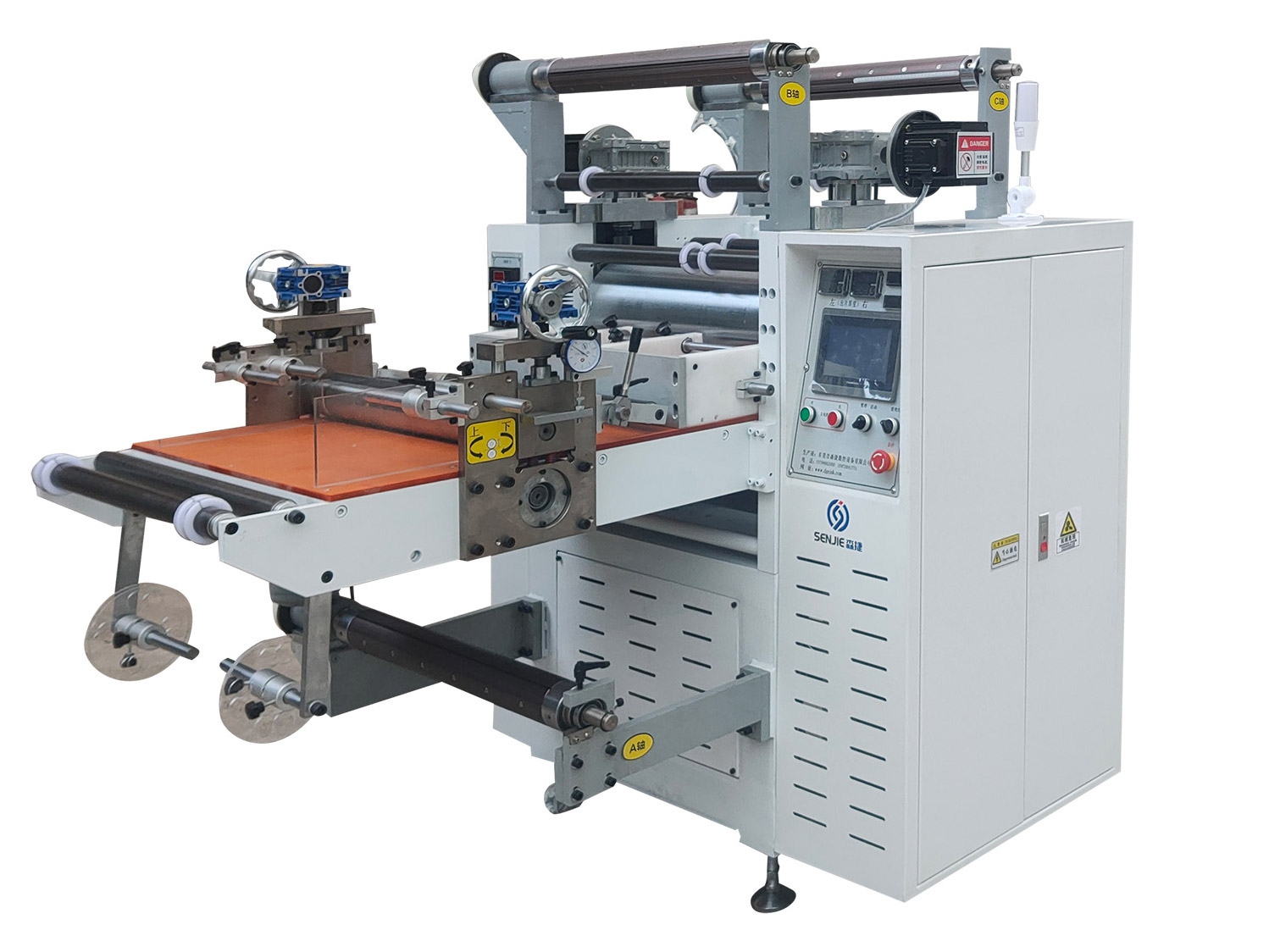

SJYY-600二棍導熱壓延機(自動款)
別名:導熱硅膠壓延機、導熱硅膠壓延生產線、導熱硅膠片壓延機
用途:適用于各種液態、半固態導熱硅膠墊片
l 基材放料部分 采用三條放料軸,均帶電磁磁粉張力控制器,瓦片式氣帳軸。完全滿足客戶上下PET、中間夾玻纖和厚料擋邊海綿等要求。
l 厚度壓延部分 采用精密壓延棍對材料進行壓延,材料經過熱處理、精密研磨、電鍍等多道工序完成,成品精度可達0.2±0.015
l 傳動部分 采用森捷公司自行設計的組合式傳動齒輪(專利部分)力矩大,傳動運行穩,兩棍間距最大12mm。
l 調節部分 該結構采用進口絲杠+組合RV1:80減速機(專利部分),分辨率0.01mm.
l 出料口檢查部分 采用PED燈折制燈箱,和千分尺檢測口。
技術指標:
1.最大成品寬度550mm
2.機械允許調節的厚度范圍0.2mm-12mm
3.厚度公差0.2±0.015mm
4.壓延輥直徑Ф250mm(整輥采用真空退火后表面電鍍處理)
5.設備總功率2.5KW
6.外形尺寸2400*800*1500。
7.電壓:380V 三箱四線
(配置清單請來電咨詢)

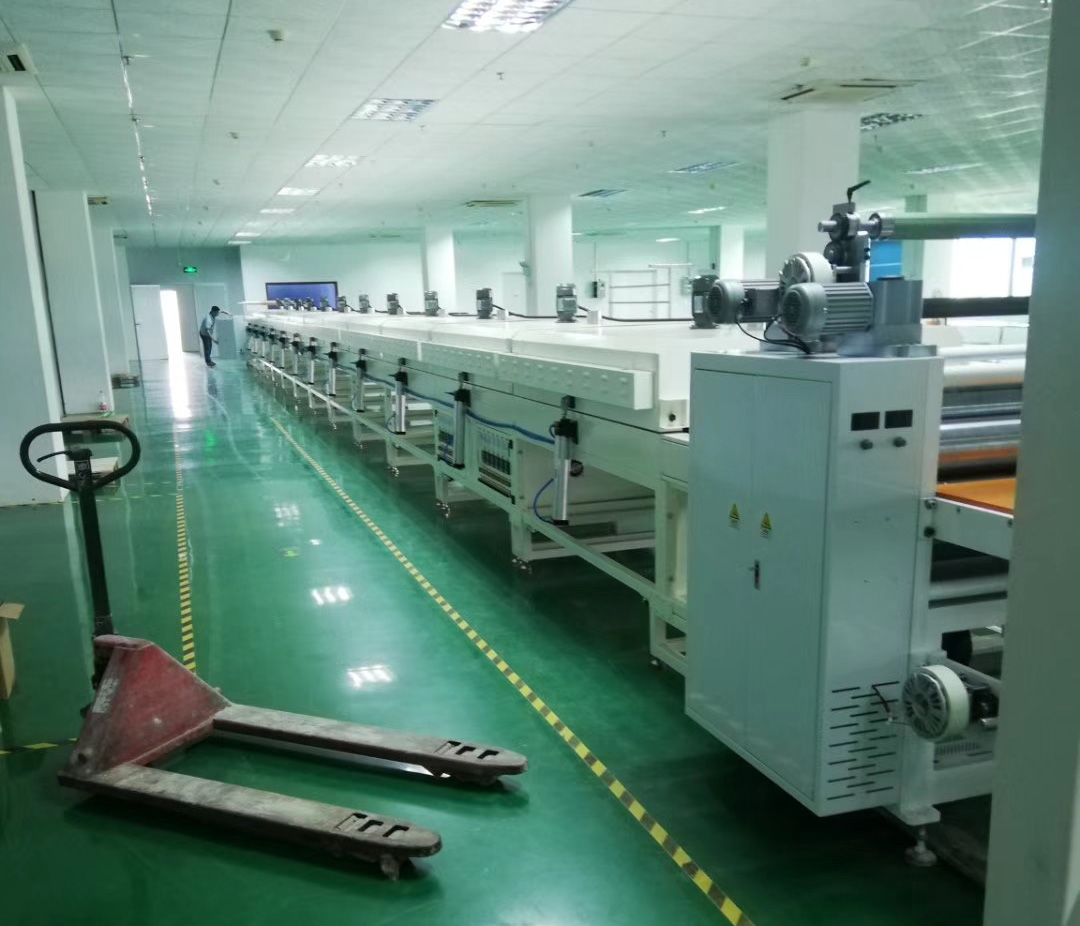

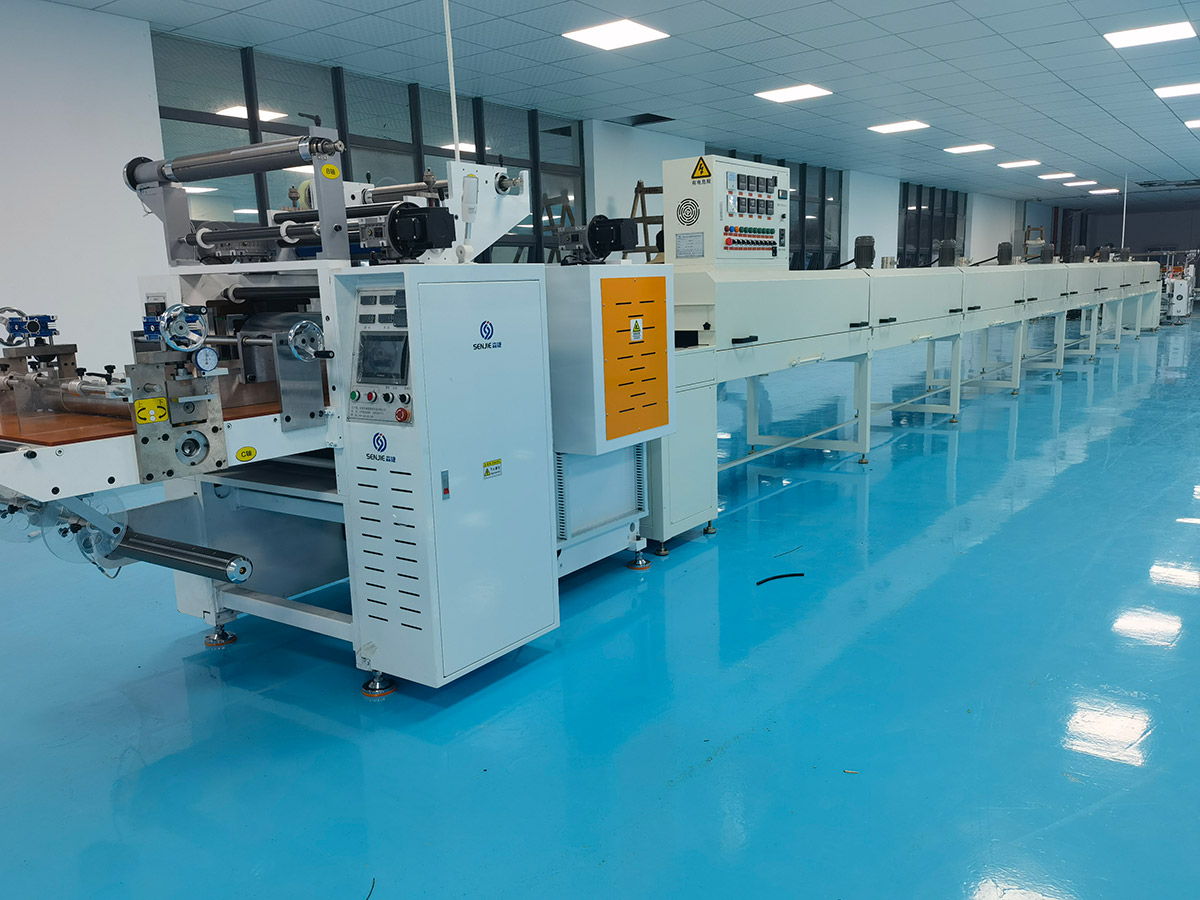

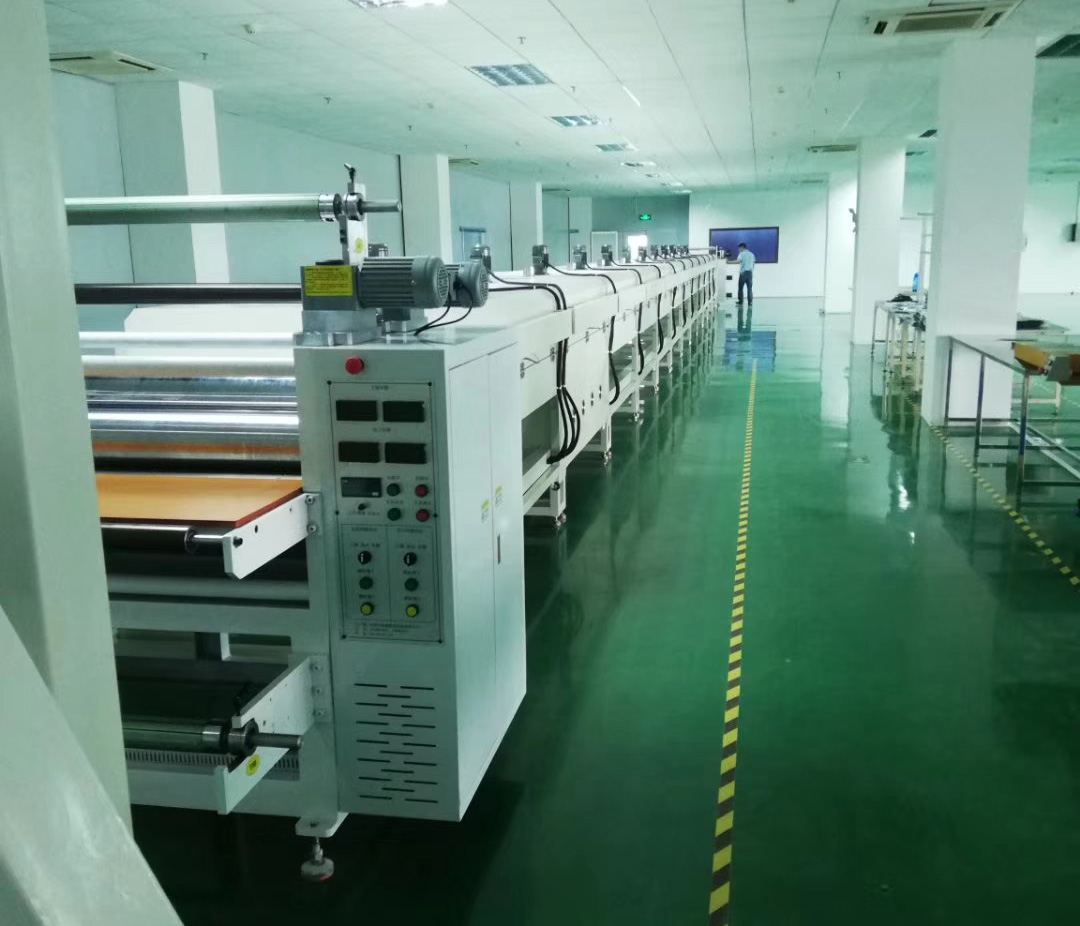

隧道式烤爐技術說明:
1.規格:爐架整體長13米,寬度0.9米,高(地面至輸送帶工作面)0.7-0.8米可調;爐身內尺寸長6米,寬0.8米,高0.2米;分成2米一段,共3段;
2.爐架部分:采用40*80*3mm鐵方通制作主線,機腳2米一組;
3.爐身部分:⑴外部采用1.5冷板烤漆,內膽采用10mm高溫鋼化玻璃制作,保證在可調溫度范圍內不會產生自爆或自裂等情況;⑵隔熱:使用80K巖棉制作保溫層,厚80mm;
4.機電/運行部分: ⑴整爐分成3段,每段2米,每段獨立電控,可分段調溫(50-220℃可調);⑵每段電控裝置明細:臺灣產BKC數顯溫控表,德力西交流接觸器,電壓表,電流表,指示開關,超溫保護及報警裝置;所有電控裝置集中設于機頭位置,便于操作; ⑶發熱體:采用石英管制作,380V/24KW,⑷運風部分:分段運風,每段使用0.5HP高效馬達配7.5″風輪,共3套;⑸輸送帶:采用0.8mm鐵氟龍帶配套前后主傳動滾筒,前后配有松緊可調軸。⑹輸送帶動力裝置:1HP變頻器,1HP航海傳動馬達,1:60-80型減速機。
別名:導熱硅膠壓延機、導熱硅膠壓延生產線、導熱硅膠片壓延機
用途:適用于各種液態、半固態導熱硅膠墊片
l 基材放料部分 采用三條放料軸,均帶電磁磁粉張力控制器,瓦片式氣帳軸。完全滿足客戶上下PET、中間夾玻纖和厚料擋邊海綿等要求。
l 厚度壓延部分 采用精密壓延棍對材料進行壓延,材料經過熱處理、精密研磨、電鍍等多道工序完成,成品精度可達0.2±0.015
l 傳動部分 采用森捷公司自行設計的組合式傳動齒輪(專利部分)力矩大,傳動運行穩,兩棍間距最大12mm。
l 調節部分 該結構采用進口絲杠+組合RV1:80減速機(專利部分),分辨率0.01mm.
l 出料口檢查部分 采用PED燈折制燈箱,和千分尺檢測口。
技術指標:
1.最大成品寬度550mm
2.機械允許調節的厚度范圍0.2mm-12mm
3.厚度公差0.2±0.015mm
4.壓延輥直徑Ф250mm(整輥采用真空退火后表面電鍍處理)
5.設備總功率2.5KW
6.外形尺寸2400*800*1500。
7.電壓:380V 三箱四線
(配置清單請來電咨詢)
隧道式烤爐技術說明:
1.規格:爐架整體長13米,寬度0.9米,高(地面至輸送帶工作面)0.7-0.8米可調;爐身內尺寸長6米,寬0.8米,高0.2米;分成2米一段,共3段;
2.爐架部分:采用40*80*3mm鐵方通制作主線,機腳2米一組;
3.爐身部分:⑴外部采用1.5冷板烤漆,內膽采用10mm高溫鋼化玻璃制作,保證在可調溫度范圍內不會產生自爆或自裂等情況;⑵隔熱:使用80K巖棉制作保溫層,厚80mm;
4.機電/運行部分: ⑴整爐分成3段,每段2米,每段獨立電控,可分段調溫(50-220℃可調);⑵每段電控裝置明細:臺灣產BKC數顯溫控表,德力西交流接觸器,電壓表,電流表,指示開關,超溫保護及報警裝置;所有電控裝置集中設于機頭位置,便于操作; ⑶發熱體:采用石英管制作,380V/24KW,⑷運風部分:分段運風,每段使用0.5HP高效馬達配7.5″風輪,共3套;⑸輸送帶:采用0.8mm鐵氟龍帶配套前后主傳動滾筒,前后配有松緊可調軸。⑹輸送帶動力裝置:1HP變頻器,1HP航海傳動馬達,1:60-80型減速機。
技術說明:該設備是壓延后端輔助設備,能有效的解決切片不準和壓痕問題,從烤箱出來后就是牽引-排廢(撕上膜)-復合-切片。
l 控制器部分 采用三菱PLC+進口直線導軌控制切刀
l 送料部分 采用伺服電機控制尺寸,到點自動高速切片
l 出料部分 自動根據不同厚度進行疊碼,到數自動輸出
l 疊碼部分 采用2020型進口絲杠,根據材料不同厚度自動下降
(配置清單請來電咨詢)
